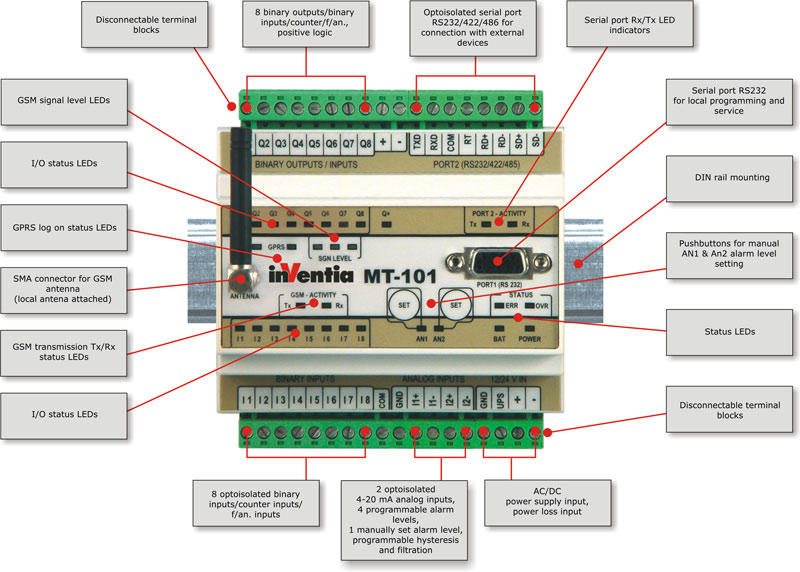

Module MT-101 d'entrées / sorties GPRS |
|||
 |
Module performant comprenant modem GPRS industriel, automate programmable, consignateur d'états et convertisseur de protocole de communication. |
||
Le MT-101 permet de construire des systèmes modems sans fil pour la supervision, la surveillance, la mesure, le diagnostic et le contrôle basés sur la technologie de transmission GPRS. La caractéristique principale du module MT-101 est sa capacité de transmettre des données non seulement en mode scrutation, mais aussi en mode évènementiel (par exemple, lorsque des entrées-sorties ToR changent d'état ou lorsqu'un signal d'entrée analogique varie jusqu'à un certain point). Le module intègre un consignateur d'états avec une résolution de 100 ms (fonctionnalité RTU). Il est complètement configurable et programmable par l'utilisateur avec l'environnement logiciel intuitif et convivial MT Manager, soit localement via le port série ou à distance via le réseau GPRS. Le module MT-101 permet une connexion directe d'entrées-sorties externes. Le nombre d'entrées-sorties peut être étendu grâce à des modules externes (par exemple le module d'extension EX fabriqué par INVENTIA, des automates programmables ou des modules d'entrées-sorties) fonctionnant sous protocole MODBUS RTU esclave. Le MT-101 assure une intégration facile au réseau GPRS avec n'importe quel équipement intelligent muni de port de communication série RS232/422/485 (comme API, instruments de mesure, terminaux opérateur). Dans le cas où l'équipement supporte le protocole standard MODBUS RTU, les fonctions avancées de communication locale comme le traitement des données, l'archivage et
L'utilisateur du module MT-101 n'a pas besoin de connaître en détail la transmission en GPRS, les commandes AT, les protocoles de négociation de session, les règles de vérification de l'activité de la session et la renégociation après un "break", les restrictions de sécurité d'accès au réseau, les règle d'intégrité des données, la validation de trames transmises. De plus, la communication entre les équipements externes et le module MT-101 ne nécessite aucun changement dans leur configuration ou de leur logiciel d'application. Le MT-101 peut fonctionner comme un équipement Maître local qui, périodiquement scrute l'équipement externe pour récupérer les variables définis par l'utilisateur (entrées ToR, sorties ToR, entrées analogiques, registres et drapeaux internes). La mémoire du MT-101 dispose alors d'une image miroir de ces variables, le permettant ainsi de détecter les alarmes, les changements d'état, les changements de valeurs analogiques et de traiter les conditions logiques, tout ceci avec l'utilisation de valeurs directes ou calculées. Le données sont transmises via GPRS suivant les règles définies par l'utilisateur :
|
|||
